Компания Доктор Губер уже много лет поставляет латунные быстросъёмные соединения для шлангов охлаждения. В данной статье мы рассмотрим основные элементы, правила их монтажа и эксплуатации. Практически все холодильники, производимые компанией Доктор Губер, имеют присоединения G1/4 дюйма, это стандартная трубная резьбы. Присоединить шланги охлаждения можно стандартными фитингами их любого сантехнического магазина. Но для удобства мы рекомендуем использовать быстросъёмные коннекторы.

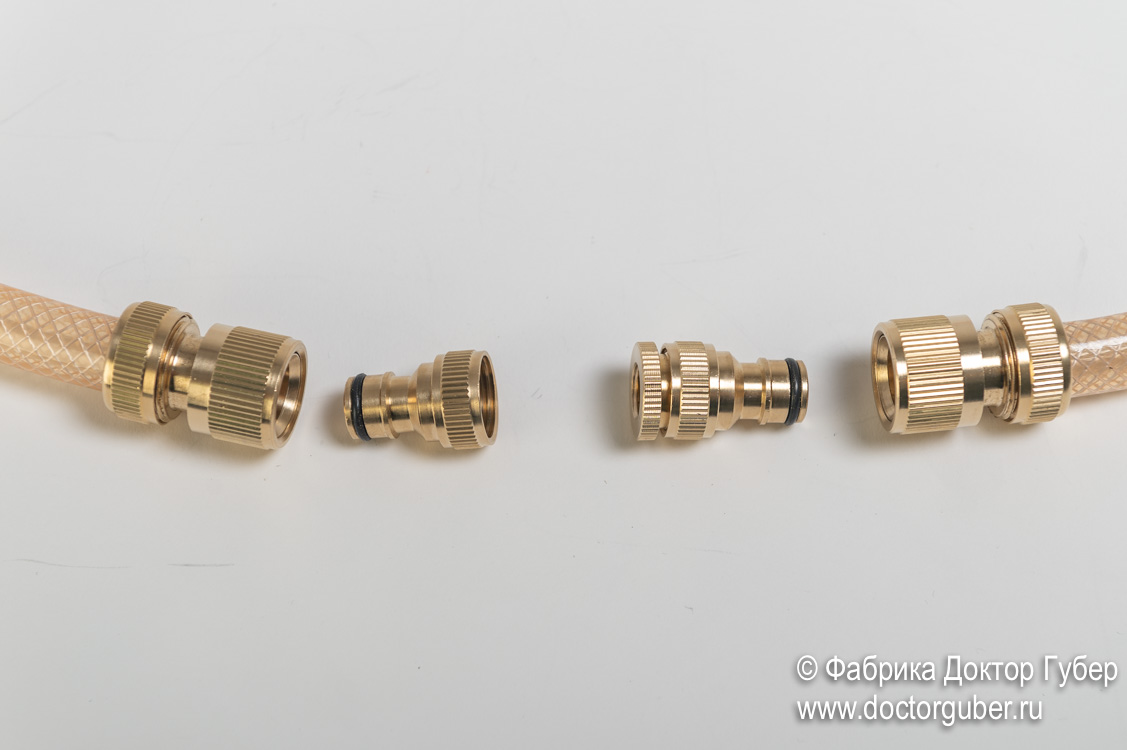

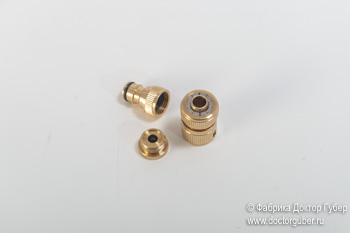

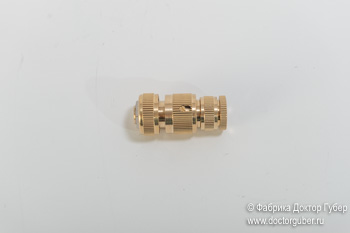

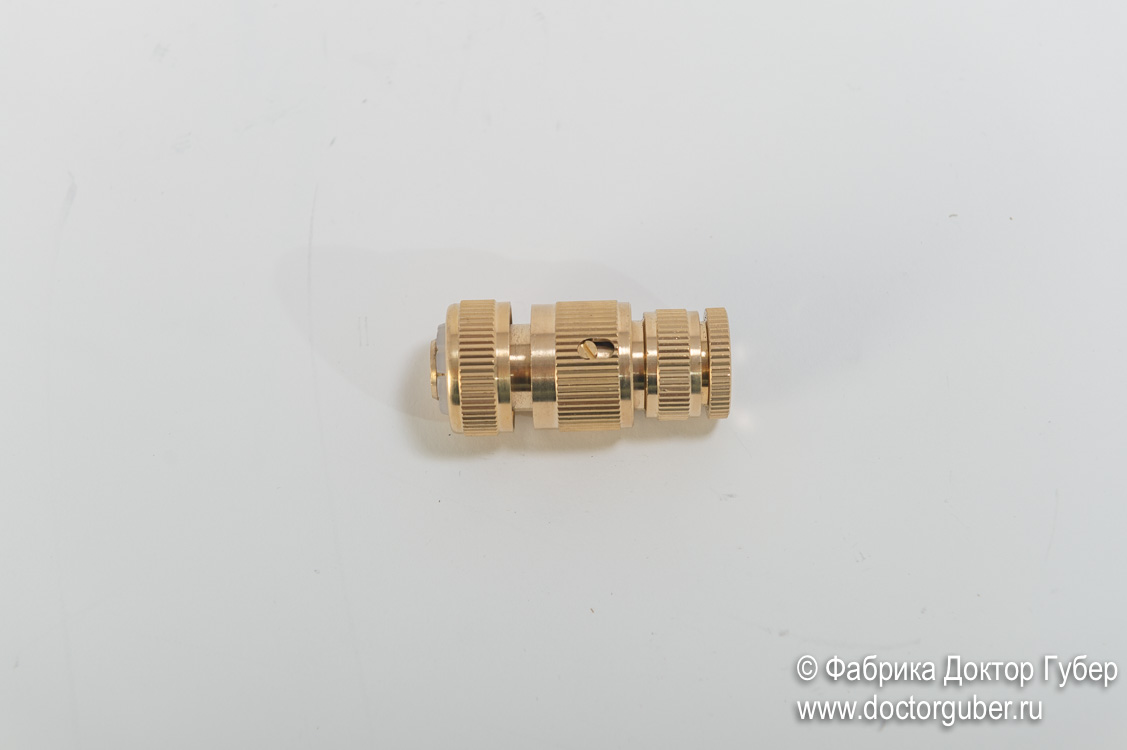

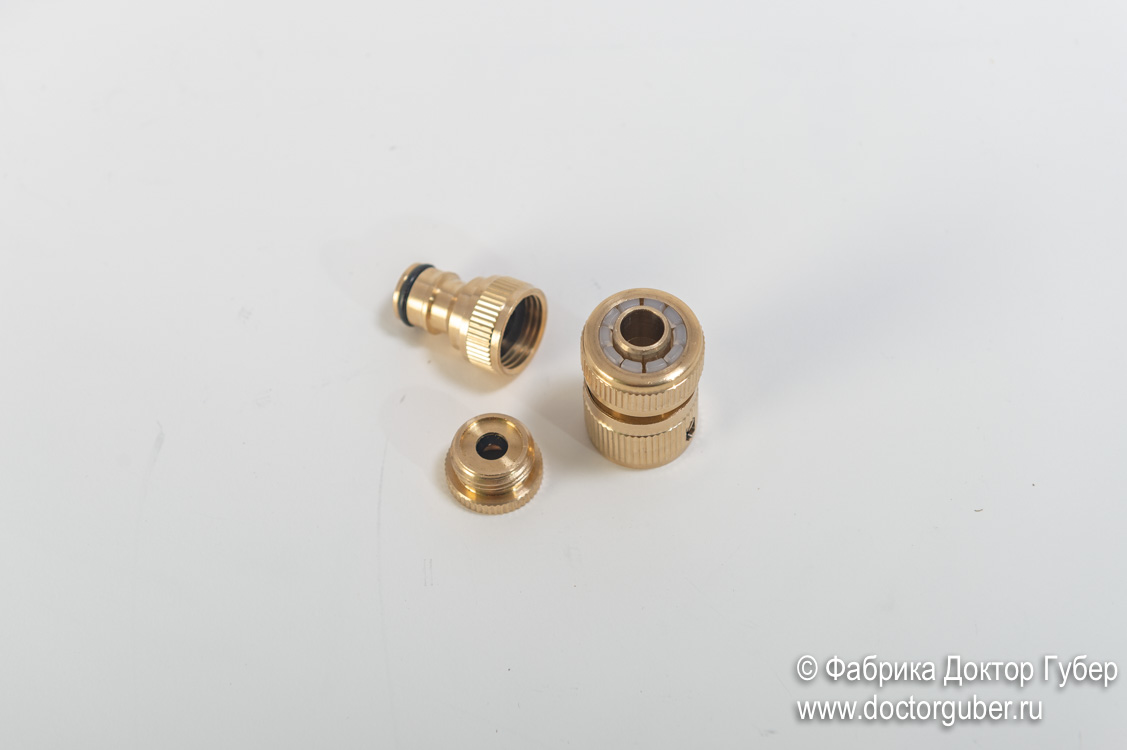

Коннектор состоит из двух частей: резьбовой части, которая прикручивается к холодильнику и ответной части, которая монтируется на ПВХ шланг. Резьбовая часть коннектора в свою очередь состоит так же из двух частей: коннектора с резьбой G1/2 дюйма и вкладыша переходника G1/4-G1/2 дюйма. Таким образом один универсальный коннектор может быть прикручен к фитингам с резьбами: и G1/4, и G1/2 дюйма. Внутри данного элемента предусмотрены мягкие прокладки, которые обеспечивают герметичность соединения без необходимости использования какие-либо другие уплотнители.
Важно: При монтаже прикручивать коннекторы только «от руки», чрезмерное усилие при монтаже, может повредить прокладку, и соединение будет подтекать, придётся использовать герметик.

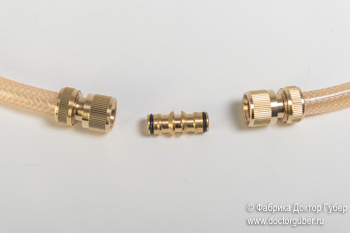

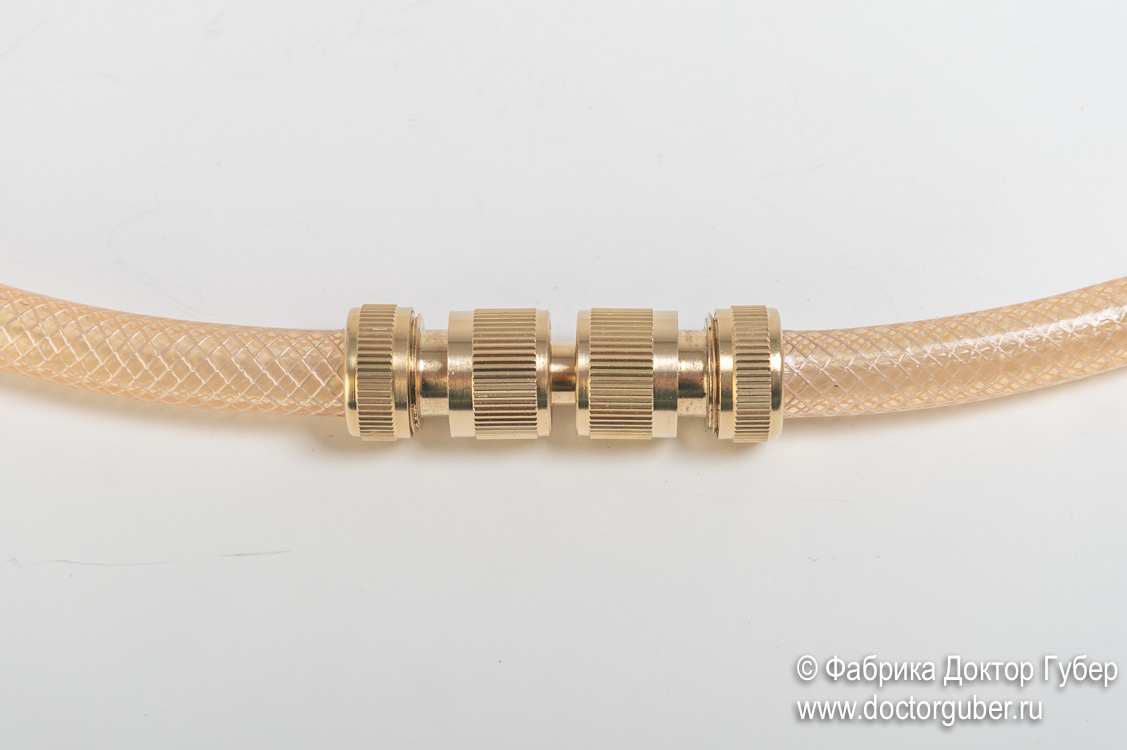

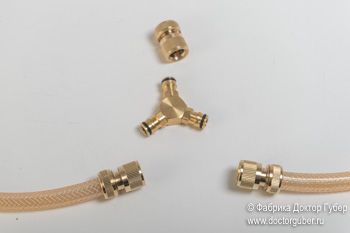

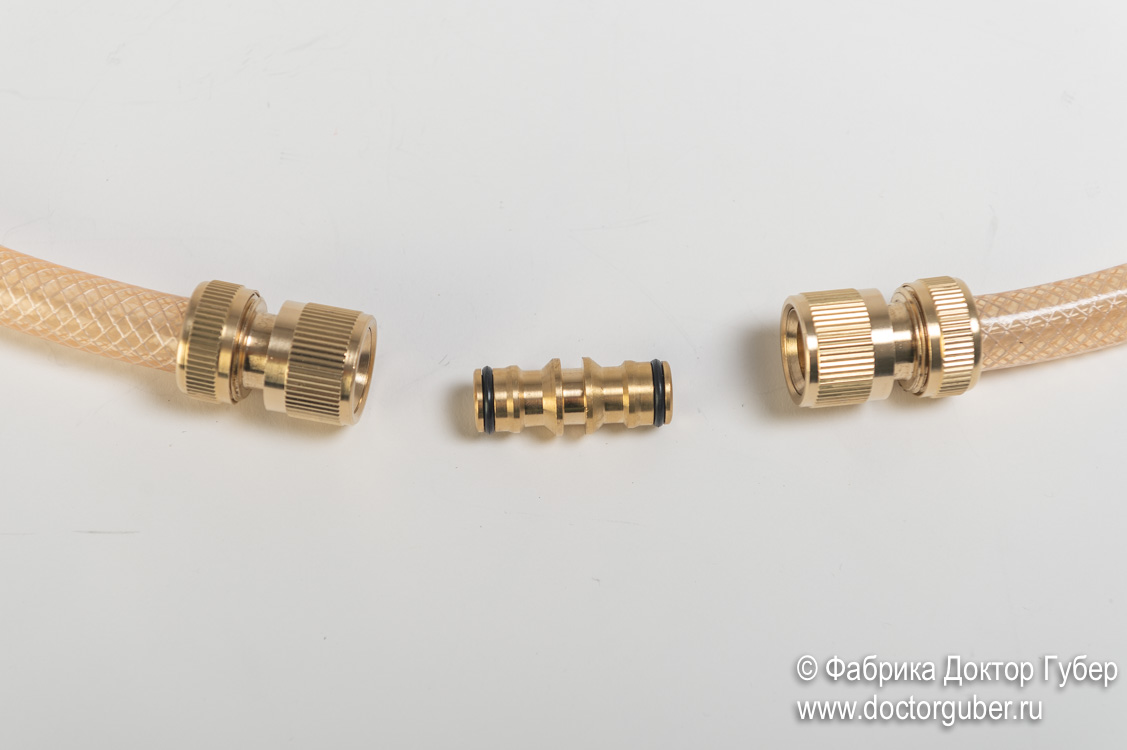

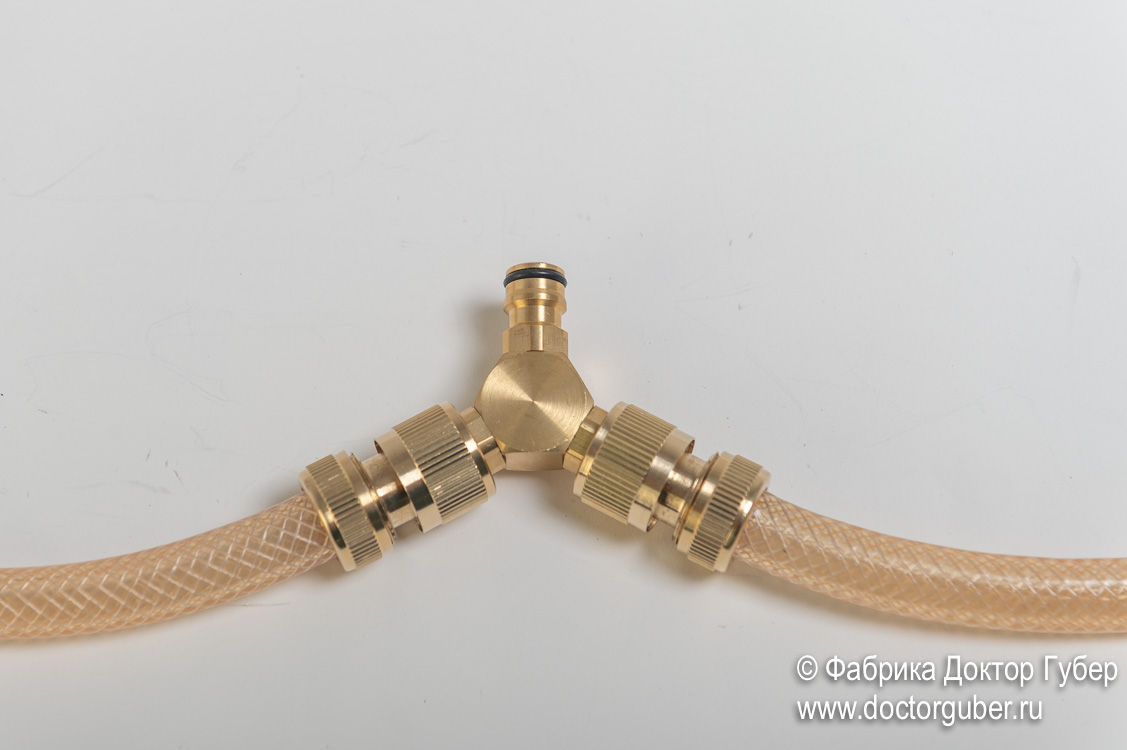

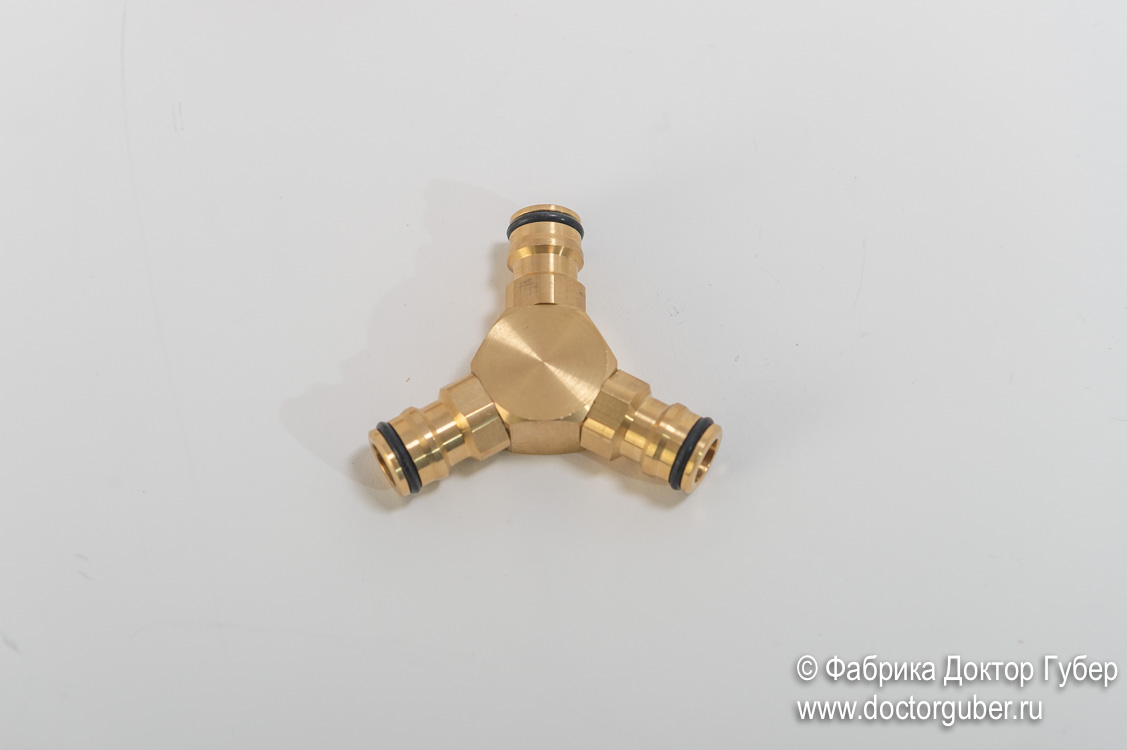

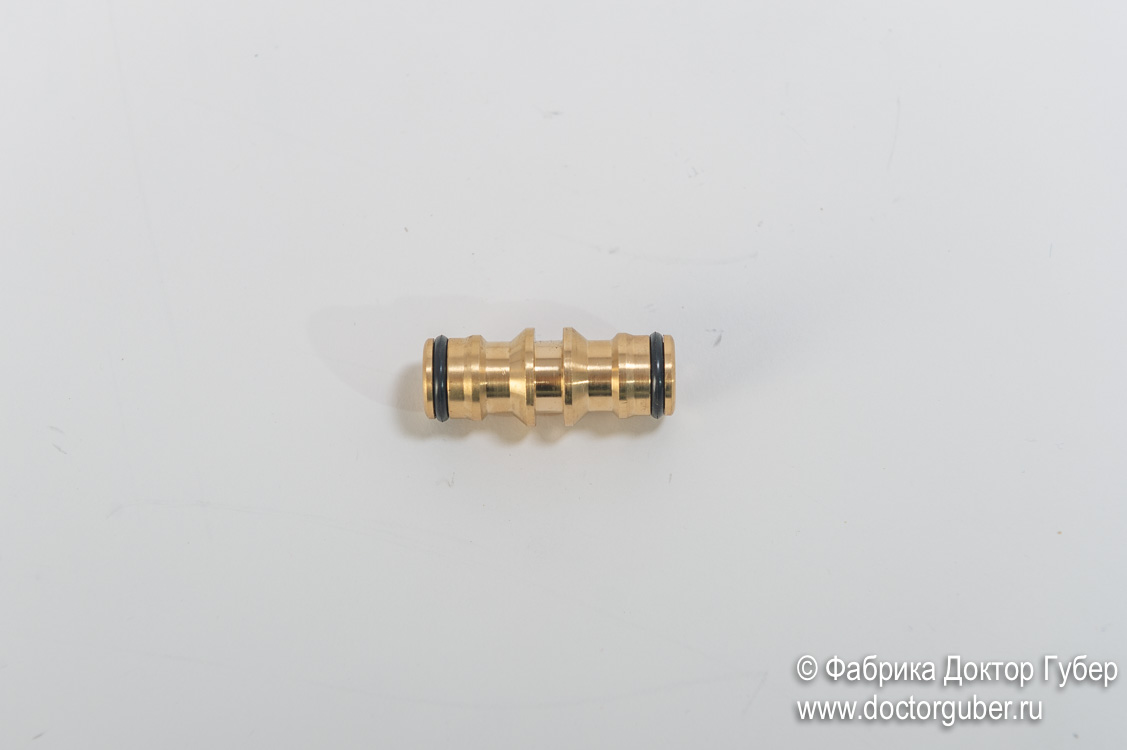

В качестве аксессуаров к данной системе предусмотрены удобные удлинитель и тройник для того, чтобы можно было масштабировать систему и собирать сложные конфигурации, например, подключить раздельно несколько холодильников.

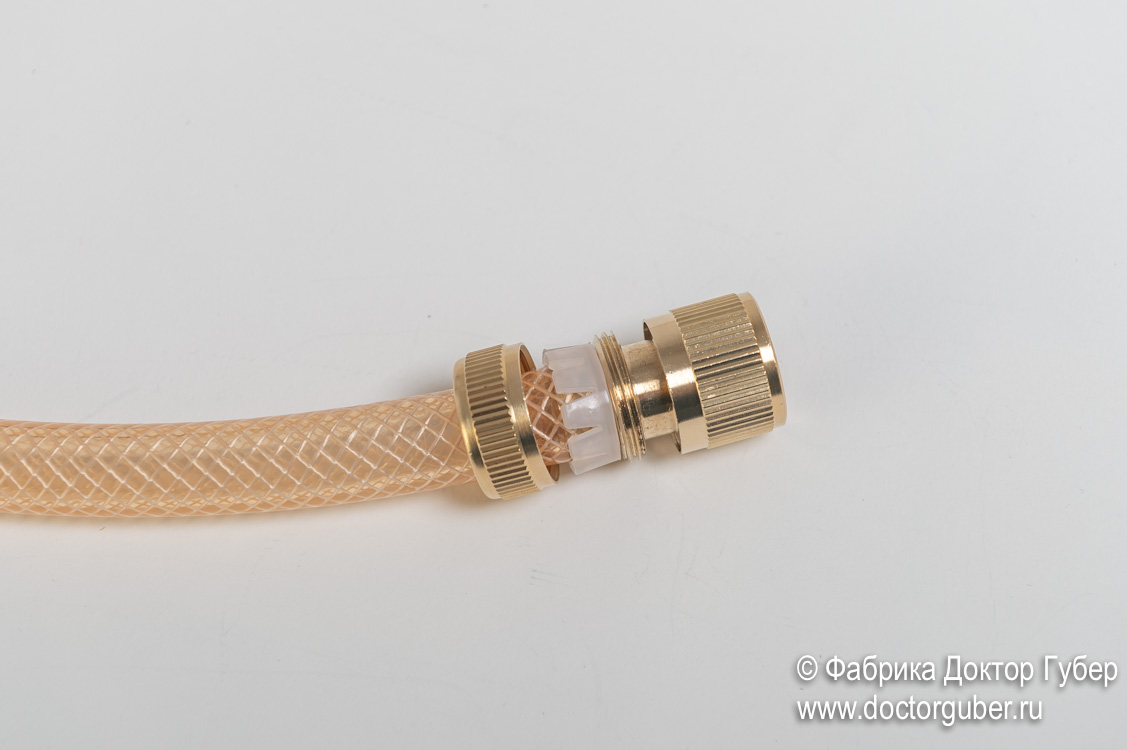

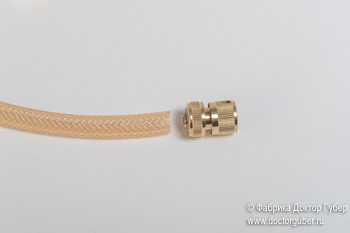

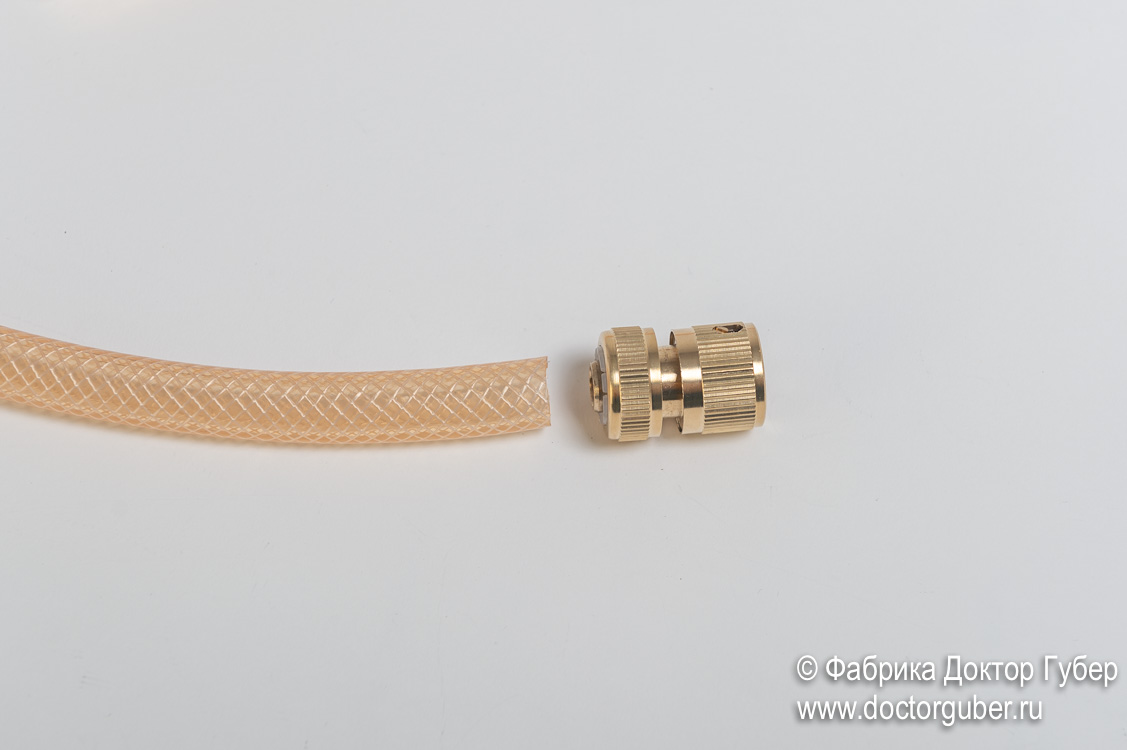

Наша компания предлагает толстые армированные шланги ПВХ, со стенкой 3мм. Такая толщина стенки обеспечивает надёжность шлангов и исключает их заламывание при работе. Для того, чтобы правильно и быстро смонтировать быстросъёмный коннектор на шланг необходимо:
- Отторцевать конец шланга острым ножом

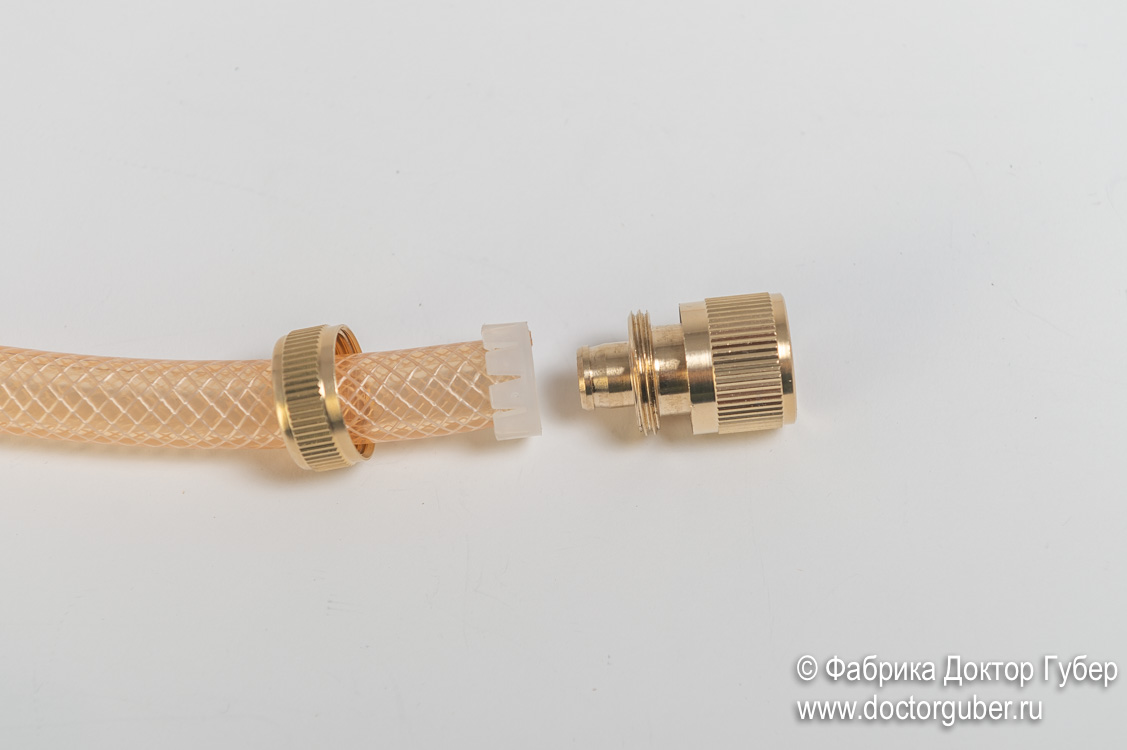

- Одеть на шланг резьбовой прижим коннектора и пластиковый фиксатор на самый кончик шланга
- Вставить коннектор внутрь шланга до упора

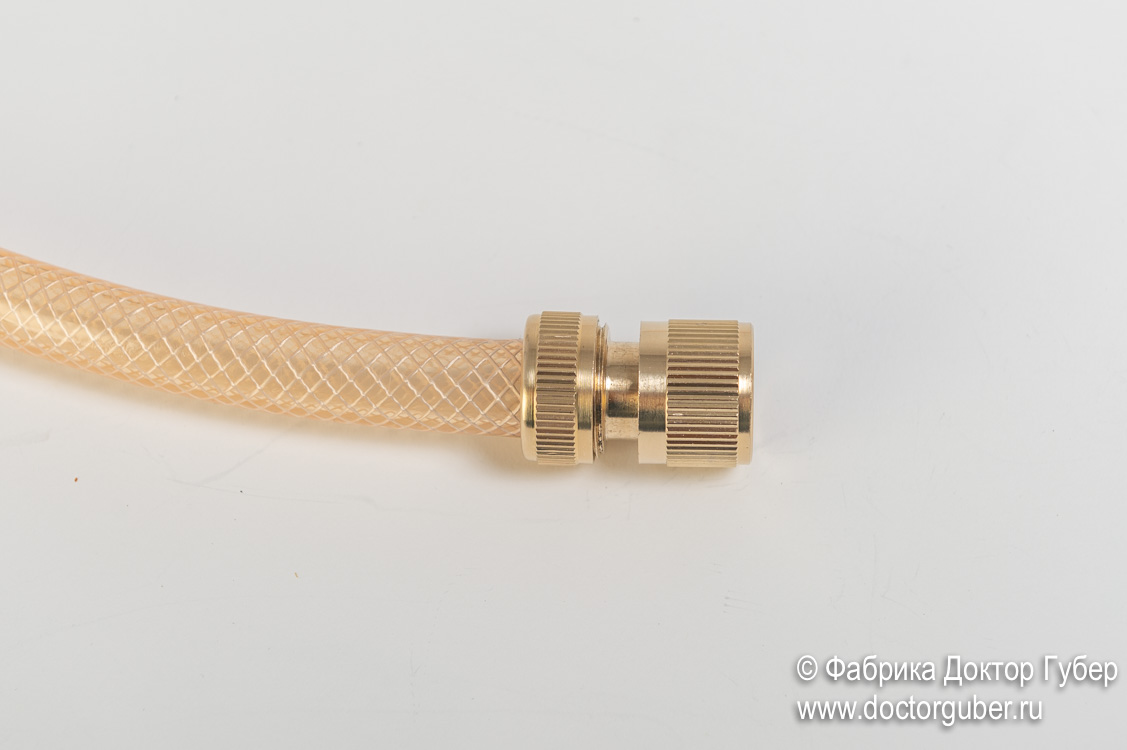

- Закрутить резьбовой прижим

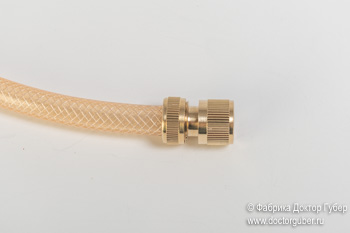

Это делается в 2 приёма, сначала надо накинуть прижим на пластиковый фиксатор, чтобы он стоял ровно по отношению к ответной резьбе на коннекторе, а пластиковый фиксатор оказался под резьбовым прижимом. Далее одной рукой взять за шланг, другой за резьбовой прижим и, потянув конструкцию в противоположные стороны, повернуть прижим по часовой стрелке, чтобы резьбы сошлись. Поджать резьбовое соединение. Всё просто! (см. видео под статьёй)

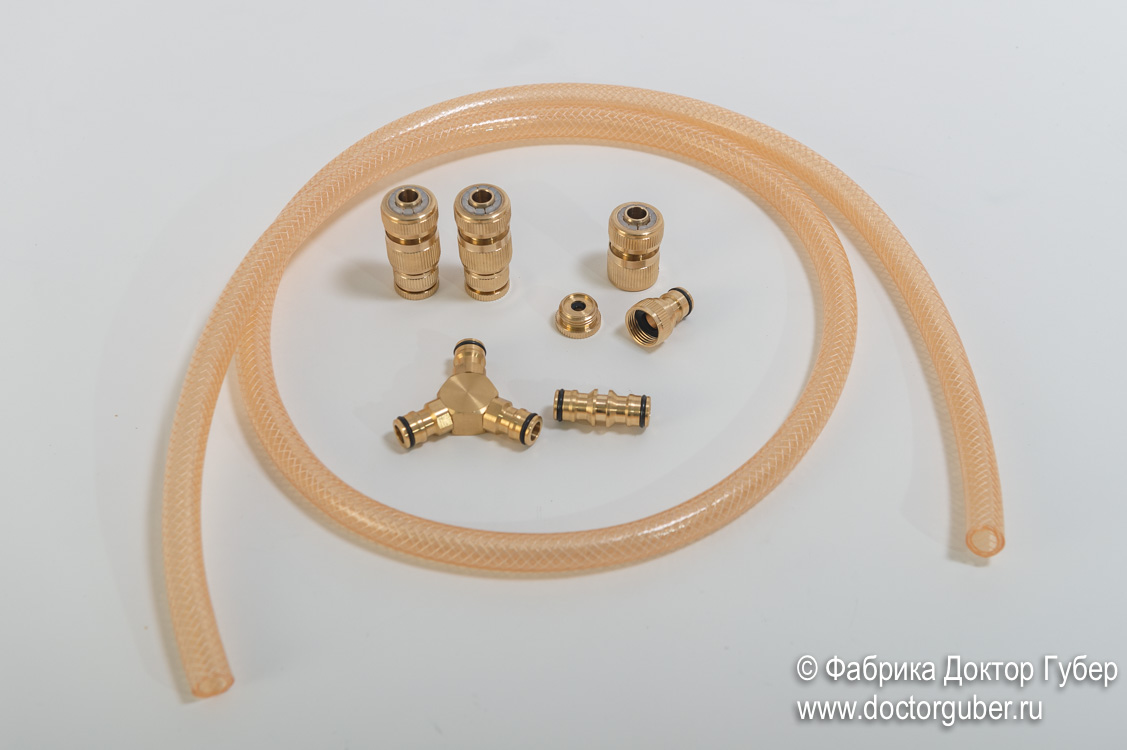

Используя элементы системы во можете собрать практически любую конфигурацию контура охлаждения самогонного аппарата или пивоварни.
Удачных варок, коллеги!
